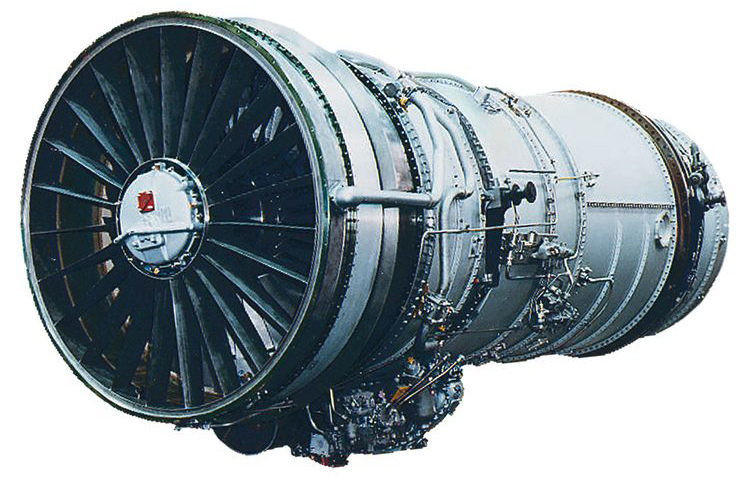

JT8D-200

Das JT8D-200 ist eine Baureihe der JT8D-Familie von Pratt & Whitney und mit mehr als 14.750 Einheiten eine der meistverkauften Strahltriebwerksfamilien der Welt. Diese Baureihe wird in der Flugzeugfamilie Boeing MD-80 eingesetzt. Seit ihrer Indienststellung hat die gesamte JT8D-Familie mehr als 673 Mio. Flugstunden absolviert. Heute sind noch 2.400 Triebwerke bei mehr als 350 Betreibern in Benutzung. Mit E-Kit, einem neuen Verbrennungssystem, konnten die Stickoxidemissionen der JT8D-200 um 25 Prozent reduziert werden. So ist sichergestellt, dass aktuelle Umweltschutzauflagen eingehalten und die Baureihe weiter betrieben werden kann.

MTU ist seit 1984 mit 12,5 Prozent als Risk-and-Revenue-Sharing-Partner von Pratt & Whitney an der -200er Baureihe beteiligt und verantwortlich für die Fertigung von Einzelteilen verschiedener Baugruppen.

Fakten

  • EIS: 1980
  • Zweiwellen-Zweistromtriebwerk im Schubbereich 18.500 lb – 21.700 lb
  • Einstufiger Fan
  • Sechsstufiger Niederdruckverdichter
  • Dreistufige Niederdruckturbine
  • Siebenstufiger Hochdruckverdichter
  • Einstufige Hochdruckturbine
  • Verbesserte Dichtungssysteme
  • Kühlung der Hochdruckturbine
  • Abgasmischer

MTU-Kompetenzen

  • Programmanteil: 12,5%
  • Modifikationen an der Niederdruckturbine in der Entwicklung
  • Fertigung eines Teilespektrums der Niederdruckturbine sowie von Hochdruckverdichter- und turbinenteilen und Gehäuse

Partner

  • Pratt & Whitney
  • Mitsubishi
  • GKN Aerospace

Anwendung

  • Boeing MD-80

Technische Daten

Max. Schub21.700 lb
Nebenstromverhältnis1,74:1
Druckverhältnis18,2:1 - 19,4:1
Länge4.282 mm
Fan-Durchmesser1.372 mm
Gewicht2.048 kg
